商品の詳細:
|
使用法: | 電子ロボット スマートな車のため | 代わり: | ブラシをかけられる |
---|---|---|---|
速度(rpm): | 15-2000rpm | タイプ: | エンコーダーが付いている545 Dcギヤ モーター |
効率: | IE 1 | 構造: | 永久マグネット |
材料: | ステンレス鋼 | 電圧: | 6V/12V/24V |
ハイライト: | 2000RPM減速ギヤ モーター,Roshの減速ギヤ モーター,2000RPM小型金属ギヤ モーター |

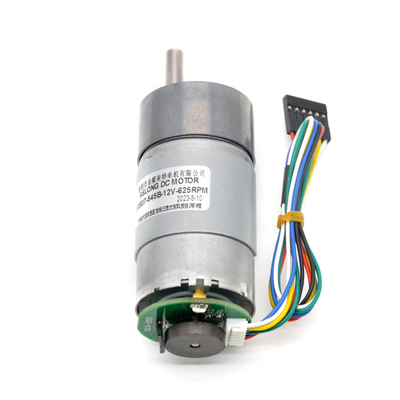

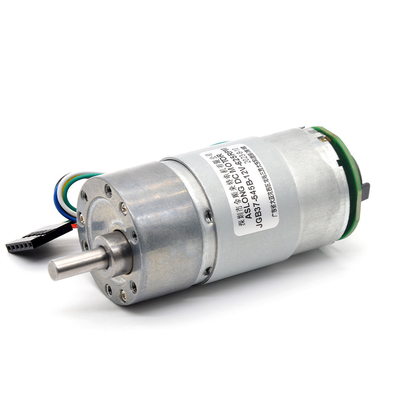

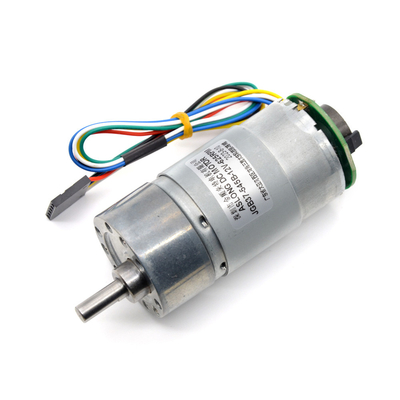

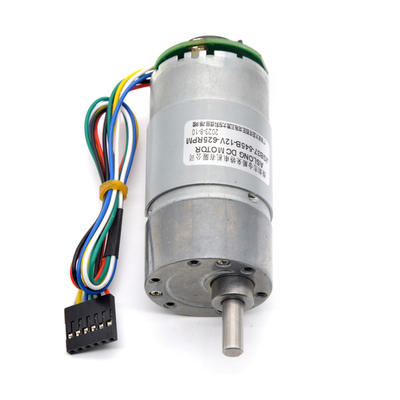

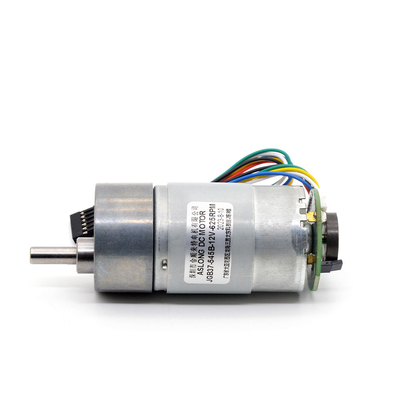

エンコーダーとの2000 RPMの金属の減速ギヤ モーター高いトルク24V DC
Holzerのエンコーダー及び金属の変速機が付いている24V DC 15から2000 RPMの高いトルクの減速ギヤ モーター
減速ギヤ モーター指定
①モーターの名前:DCはエンコーダーが付いているモーターを連動させた
②あなたがこのモーターのために選ぶことができる電圧はDC 6Vである;DC 12VおよびDC 24V
③モーターの電圧を選んだ後、購入するために次の速度の1つを選ぶことができる。次の速度はモーターの正価格販売速度、ない負荷速度を示す;
例えば、4RPMはモーターが負荷なしで1分あたり4回を回すことを意味する。
DC 6V;次のものを持っている負荷速度を選ばないことができる:
4rpm/6rpm/11rpm/19rpm/24rpm/35rpm/55rpm/104rpm/166rpm/312rpm/500rpm.
DC 12V;次のものを持っている負荷速度を選ばないことができる:
8rpm/12rpm/23rpm/37rpm/47rpm/70rpm/110rpm/208rpm/332rpm/625rpm/1000rpm.
DC 24V;次のものを持っている負荷速度を選ばないことができる:
15rpm/24rpm/46rpm/75rpm/95rpm/140rpm/223rpm/415rpm/660rpm/1250rpm/2000rpm.
速度の1つを選びなさい、対応する負荷評価されるトルクがありなさい、そうすればモーターの正価格販売速度を選ぶとき、モーターの停止のトルクの代りにプロジェクトの負荷に従って負荷を評価したモーターのトルクを参照することを私達は推薦する。
モーターの速度は異なって、モーターのトルクはまた異なっている。例えば、あなたが選ぶモーター変数は12v 8rpmである、モーターのトルクはあなたが選ぶモーター変数が12v 1000rpmであり、モーターのトルクが0.5KG.CMなら、35KG.CMである。より低いモータ速度選べば従って、より大きいモーターのトルク。逆に選べばより高い速度、より小さいモーターのトルク。
何人かの人々疑いがある。このモーターの最高速度が1000rpmのような、購入されれば、私達が1000rpmからの8rpmにモーターの速度を減らせば、モーターが8rpmで動いているとき、モーターのトルク範囲35KGできるか。
これは不可能である。モーターの速度が調節される場合、モーターのトルクはまた速度の減少として減る。例えば、あなたが買ったモーターの速度は1000rpmであり、モーターのトルクは0.5KG.CMである。モーターの速度を減らす場合、モーターのトルクは0.5KGより低い。モーターの速度が非常に減れば、モーターのトルクはまた非常に減る。
このモーターの低速を、8rpmのような、モーターのトルクなら35KG買えば、8rpmからの1rpmにモーターの速度を減らせば、モーターのトルクはまた35KGより低い。
従ってモーターが減速した後モーターの最終的なトルクがあなたのプロジェクトの負荷に達することができるかどうか考慮する必要がある。そうでなかったら、他の低速か他のモーターを選ぶことを考慮する必要がある。
私達間違い、感謝を買うことを避けるのを助けることができる速度のトルクの変更の原則についての私達に連絡できる!
④モーターの変数が買うために12v 8rpmであると仮定して、モーターの調節可能な速度範囲は0rpmへ8rpmである、あなたが買うことを選ぶすなわち、速度は調節可能な範囲最高速度である。
⑤モーターの回転の方向:CWかCCWの逆転するサポート;
右回りを制御すれば方法の変更によるモーターの左回りの回転は肯定的で、否定的な電極接続される。
⑥モーターのシャフトの形:モーター シャフトの直径はモーターのすべての次元のために6mm、示す次サイズの図表をである。
⑦ギヤ材料:金属ギヤはモーターをより長く最後にさせる
⑧働くときモーターに標準的な騒音がある。あなたのプロジェクトにモーターの働く騒音のための条件があったら、購入する前に私達に相談しなさい。私達はある提案を与える。ありがとう。
モーターが逆転する場合、モーターの働く音は正常の前方回転より大きい。
⑨このモーターはいろいろスマートな装置のために適しているが、注意深くモーターのサイズ、電圧、速度およびトルクが購入することを前にあなたの装置のために適しているかどうか確認する必要がある。
次はエンコーダーの導入である
①出力信号:方形波(デフォルト) AB段階
②実用温度範囲:-40の摂氏温度から120の摂氏温度
③このエンコーダーは2チャンネルおよび3チャネルの増加磁気エンコーダーである。それは粗い環境の使用のために適している。各々の磁気エンコーダーはモーターを検出するために磁気格子および磁気感受性を含んでいる。出力に90度の方形波の求積法の位相角の2つのチャネルがある;モーターは一度回り、AおよびB信号はそれぞれ16の脈拍を出力する。
④エンコーダーの指定:ABの二相エンコーダー17ワイヤー基本的な信号の電圧3.3Vか5V
⑤指定をワイヤーで縛ること:XH2.5-6PINの末端のコネクター
エンコーダーの関係の紹介
(1)赤線:モーターの肯定的な棒;DC電源の肯定的な棒に接続しなさい
(2)黒いライン:モーターの否定的な棒;DC電源の否定的な棒を接続しなさい
(3)グリーン・ライン:ホール センサーGND
(4)ブルー ライン:センサーの電源(ホール センサーVcc)
(5)黄線:信号を送りなさい出力ポイント(ホール センサーVout)に
(6)陰刻:信号Bの出力ポイント(ホール センサーB Vout)
データ用紙:
モデル:JGB37-545B | 負荷無し | 負荷 | 停止 | 変速機 長さ |
|||||
縮小率 | 評価されるボルト | ||||||||
速度 | 現在 | トルク | 速度 | 現在 | トルク | 現在 | |||
V | RPM | mA | Kg.cm | RPM | KG.CM | mm | |||
6.3 | 6 | 500 | 100 | 0.2 | 400 | 0.45 | 1.5 | 1.8 | 19 |
10 | 6 | 312 | 100 | 04 | 260 | 045 | 25 | 18 | 19 |
19 | 6 | 166 | 100 | 0.8 | 140 | 0.45 | 4.7 | 1.8 | 22 |
30 | 6 | 104 | 100 | 1.2 | 88 | 0.45 | 7.5 | 18 | 22 |
56 | 6 | 55 | 100 | 22 | 47 | 0.45 | 14 | 18 | 24 |
90 | 6 | 35 | 100 | 32 | 29 | 0.45 | 22 | 1.8 | 24 |
131 | 6 | 24 | 100 | 52 | 20 | 045 | 32 | 1.8 | 265 |
168 | 6 | 19 | 100 | 67 | 15 | 045 | 35 | 禁止は締まった | 265 |
270 | 6 | 11 | 100 | 10 | g | 0.45 | 35 | 265 | |
506 | 6 | 6 | 100 | 20 | 5 | 0.45 | 35 | 29 | |
810 | 6 | 4 | 100 | 32 | 3 | 0.45 | 35 | 29 | |
63 | 12 | 1000 | 200 | 0.5 | 800 | 1 | 3 | 5 | 19 |
10 | 12 | 625 | 200 | 08 | 530 | 1 | 5 | 5 | 19 |
19 | 12 | 332 | 200 | 1.4 | 280 | 1 | 94 | 5 | 22 |
30 | 12 | 208 | 200 | 1.5 | 176 | 1 | 15 | 5 | 22 |
56 | 12 | 110 | 200 | 45 | 95 | 1 | 28 | 5 | 24 |
90 | 12 | 70 | 200 | 72 | 58 | 1 | 35 | 禁止は締まった | 24 |
131 | 12 | 47 | 200 | 105 | 40 | 1 | 35 | 265 | |
168 | 12 | 37 | 200 | 135 | 30 | 1 | 35 | 265 | |
270 | 12 | 23 | 200 | 216 | 19 | 1 | 35 | 265 | |
506 | 12 | 12 | 200 | 35 | 10 | 1 | 35 | 29 | |
810 | 12 | 8 | 200 | 35 | 65 | 1 | 35 | 29 | |
63 | 24 | 2000年 | 400 | 01 | 1660 | 1.9 | 6 | 11 | 19 |
10 | 24 | 1250 | 400 | 1.6 | 1050 | 1.9 | 10 | 11 | 19 |
19 | 24 | 660 | 400 | 03 | 558 | 1.9 | 19 | H | 22 |
30 | 24 | 415 | 400 | 3.9 | 350 | 1.9 | 30 | 11 | 22 |
56 | 24 | 223 | 400 | 09 | 187 | 1.9 | 35 | 禁止は締まった | 24 |
90 | 24 | 140 | 400 | 14 | 115 | 1.9 | 35 | 24 | |
131 | 24 | 95 | 400 | 20 | 80 | 1.9 | 35 | 265 | |
168 | 24 | 75 | 400 | 26 | 62 | 1.9 | 35 | 265 | |
270 | 24 | 46 | 400 | 35 | 38 | 1.9 | 35 | 265 | |
506 | 24 | 24 | 400 | 35 | 20 | 1.9 | 35 | 29 | |
810 | 24 | 15 | 400 | 35 | 13 | 1.9 | 35 | 29 |
