商品の詳細:
|
| 使用法: | DIYのため | 代わり: | ブラシをかけられる |
|---|---|---|---|
| 速度（rpm）: | 6-1600rpm | タイプ: | エンコーダーが付いているDCギヤ モーター |
| 効率: | IE 1 | 構造: | 永久マグネット |
| 材料: | ステンレス鋼 | 電圧: | 12V/24V |
| ハイライト: | 37mmの高いトルク ギヤ モーター,風変りなシャフトの高いトルク ギヤ モーター,Rosh小さいDCギヤ モーター |
||

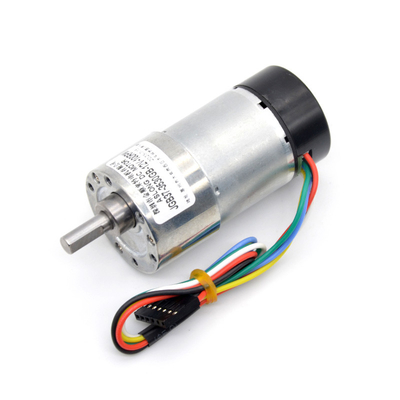

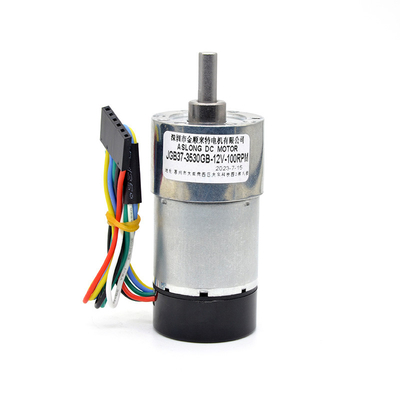

37mm 12v 24v 1600 Rpmのエンコーダーが付いている高いトルクDcギヤ モーター
37mmの直径1600のrpmのGearmotorのmotopの高いトルクの風変りなシャフトへのエンコーダー7RPMが付いているすべての金属のギヤ ボックス12v 24v DCギヤ モーター
モーターの導入
1. モーターの名前:エンコーダーの&protectiveカバーとのDCギヤ モーター12V 24V
2. 評価される電圧にDC 12VおよびDC 24Vがある
3. DC 12V;次のものを持っている負荷速度を選ばないことができる:
6rpm/10rpm/18.5rpm/30rpm/38rpm/56rpm/89rpm/167rpm/267rpm/500rpm/800rpm
0.32から41 KG.CM間の評価されるトルク;停止のトルク:1.16-50KG.CM間で評価されるトルクを超過しないことを、ことあなたのプロジェクトの負荷推薦する;DC 12Vの負荷速度を選んではいけない、対応する評価されるトルクがあり、停止のトルクは、次パラメータ テーブルを示す。
4. DC 24V;次のものを持っている負荷速度を選ばないことができる:
12rpm/20rpm/37rpm/60rpm/76rpm/111rpm/178rpm/333rpm/533rpm/1000rpm/1600rpm
0.4から50 KG.CM間の評価されるトルク;停止のトルク:1.7-60KG.CM間で評価されるトルクを超過しないことを、ことあなたのプロジェクトの負荷推薦する;DC 24Vの負荷速度を選んではいけない、対応する評価されるトルクがあり、停止のトルクは、次パラメータ テーブルを示す。
5. モーターの回転の方向:CWかCCWの逆転するサポート;
右回りを制御すれば方法の変更によるモーターの左回りの回転は肯定的で、否定的な電極接続される

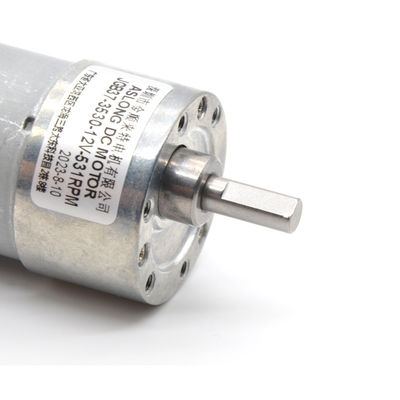

6. モーターのシャフトの形:Dのタイプはモーターのすべての次元のために、次サイズの図表を示す。
7. ギヤ材料:金属ギヤはモーターをより長く最後にさせる
8. モーターの速度は速度のコントローラーを使用して調節することができる。
9. 働くときモーターに標準的な騒音がある。あなたのプロジェクトにモーターの働く騒音のための条件があったら、購入する前に私達に相談しなさい。私達はある提案を与える。ありがとう。
モーターが逆転する場合、モーターの働く音は正常の前方回転より大きい。
10. このモーターはいろいろなマイクロ オートメーション装置のために適している。あなたの選択のモーター電圧そしてトルクは購入の前にあなたのプロジェクトの電圧そして負荷のために適していることを確認する限り、限界はこのモーターの使用の規模へない。
例えば、おもちゃ車;電気カーテン;掲示板モーター;家庭用電化製品等。

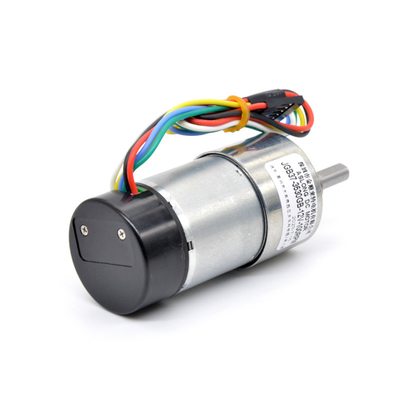

エンコーダーの紹介
1. 顕著な特徴:このモーターwitnのエンコーダー;モーターに速度測定機能がある;
2. エンコーダーに高性能があり、2チャンネルそして3チャネルの増加磁気エンコーダーであり。それは粗い環境に合わせることができる。各々の磁気エンコーダーはモーターを検出するために磁気格子および磁気感受性を含んでいる。出力の2つのチャネルの求積法の位相角は90の摂氏温度の方形波、モーター持っている2つの信号ラインを、モーター回す1つの回転を、それぞれ出力した16の方形波をである
次はエンコーダーの関係の図式的な図表である;回路の出力;方形波の出力

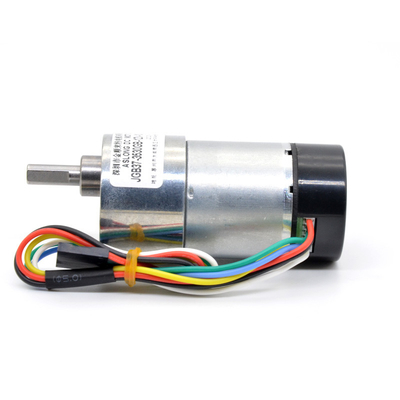

方法をワイヤーで縛ること
赤線:モーターに接続されるDC電源肯定的な棒
黒いワイヤー:モーターに接続されるDC電源否定的な棒
グリーン・ライン:センサーの地面
ブルー ライン:センサーの電源
黄色いワイヤー:出力ポイントに信号を送りなさい
陰刻:信号Bの出力ポイント
構造:
1. すべての金属ギヤを使用しなさい
2. 極度の高い伝導性および高温抵抗の純粋な銅のコイル
3. モーターはエンコーダー、回転の数を測定できる備えている
4. 良質ギヤを使用して、ギヤは扱われた耐久力のある熱-でありモーターをより長く最後にさせる。
5. このリンクのモーターは保護カバーを備えていない。保護カバーが付いているモーターを必要としたら、購入する前に私達に連絡しなさい。
モーター パラメータ テーブル:
あなたのプロジェクトの負荷はモーターの評価されるトルクを超過するべきではない他ではモーターの生命は減る
テーブルの変数は下のモーター関係の評価される電圧12v/24vのための変数である
モーターが非評価される電圧入力に接続されれば、モーターのすべての変数は変わる。
| JGB37-3530率のボルトDC12V | |||||||||||
| 縮小率 | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| 負荷流れ無し（ma） | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> |
| 負荷無しRPM | 1600 | 1000 | S31 | 333 | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
| 負荷トルク（Kg、cm） | 0.3 | 0.38 | 0.7 | 1.14 | 2.1 | 3.4 | 5 | 6.3 | 10 | 19 | 30 |
| 負荷RPM | 1120 | 800 | 424 | 266 | 412 | 88 | 60 | 47 | 29 | 16 | 9 |
| 負荷流れ（ma） | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> |
| 最高のトルク（Kg.cm） | 1 | 1.S2 | 2.8 | 4.5 | 8.4 | 13 | 20 | 25 | 最高40KG | ||
| ギヤ ボックスの長さ（rrm） | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
| JGB37-3530率のボルトDC24V | |||||||||||
| 縮小率 | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| 負荷流れ無し（ma） | <50> | <50> | <50> | <50> | <50> | <50> | <50> | <50> | <50> | ||
| 負荷無しRPM | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
| 負荷トルク（Kg、cm） | 0.2 | 0.29 | 0.54 | 1.1 | 1.6 | 2.61 | 3.7 | 4.8 | 7.8 | 14 | 23 |
| 負荷RPM | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5.6 |
| 負荷流れ（ma） | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> |
| 最高のトルク（Kg.cm） | 1 | 1.16 | 2.1 | 4.4 | 6.4 | 10 | 14.8 | 19 | 最高31KG | ||
| 変速機の長さ（mm） | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
| エンコーダーが付いているJGB37-3530モーターを買うことができる | |
| ちょうどモーター別がありたいと思えば、モーターJGB37-3530だけを選ぶことができる。 | |
| 私達はまたモーター3530Cを提供する |
