商品の詳細:
|
| 製品名: | JGB37〜3530 | 適用する: | 自動化製品 |
|---|---|---|---|
| エンジンの種類: | DCブラシ減速モーター | キーワード: | 12V 24V Dcモーター |
| 定数電圧: | 6~24V | パワー: | 1.66~3W |
| 典型的な適用: | ロボット | サイズ: | 37mm |
| 特徴: | 中央出力軸 |

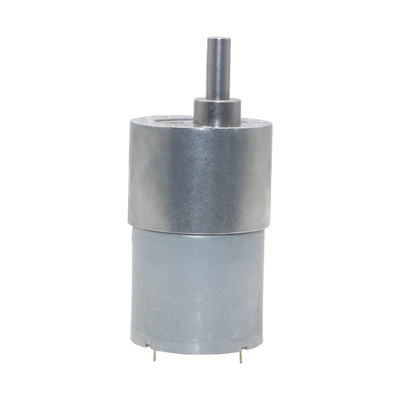

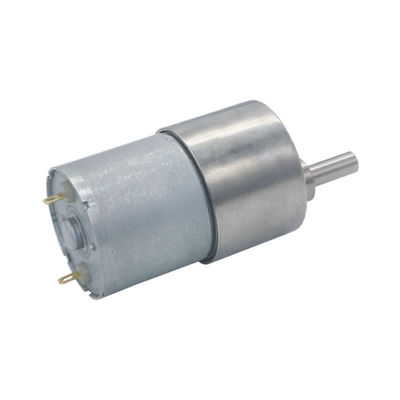

JGB37-3530 37mm マイクロDCギアモーター 12v
JGB37-3530 37mm 直径 12v DCモーター 24V ギアモーター
| JGB37-520 マイクロDcギアモーター 説明: |
磁気エンコーダー付きの 37mm DCギアモーターを手に入れるJGB37-520B)関連している37mmギアボックスモーター 次のとおり:
|
|
|
|
| JGB37-520B | JGB37〜3530 | JGB37-3157 | JGB37-3625 |
|
|
|
|
| JGB37-3650 | JGB37-545 | JGB37-550 | ZGA37-3530 |
一般仕様:
*電圧12V
* 負荷なしの速度:16~381RPM
* 無負荷電流:30mA
* スタンドトルク:0.3g-3.3kg.cm
* スタンド電流:0.7A
電圧/rpm/シャフトはカスタマイズできます,相談を歓迎します.
モーターの導入:
1モーターの名称:JGB37-3530 DCギアモーター DC 12V 24V
2定位電圧はDC12VとDC24V
3負荷なしの速度は: 12rpm/20rpm/37rpm/59rpm/76rpm/111rpm/178rpm/333rpm/533rpm/1000rpm/1600rpm
0.5 から 40 KG.CM の間にあるノーマルトルク; 2 から 54 KG の間にあるスタンドトルク: プロジェクトの負荷がノーマルトルクを超えないことを推奨します. DC 12V の無負荷回転を選択します.対応する定数トルクとスタンドトルク下のパラメータ表を参照してください.
4DC 24V 負荷なしの速度を選択できます:
7rpm/12rpm/22rpm/35rpm/45rpm/66rpm/107rpm/200rpm/319rpm/600rpm/960rpm
0.5 から 40 KG.CM の間にあるノーマルトルク;スタンドトルク: 2 から 54 KG の間にあるノーマルトルクを超えないように推奨されます.対応する定数トルクとスタンドトルク下のパラメータ表を参照してください.
5モーターの回転方向:CW またはCCW,サポート逆方向
ポジティブとネガティブな電極が接続されている方法を変更することによって,モーターの時計回りまたは時計回りの逆回転を制御
6モーターの軸形: D型,モーターのすべての寸法については下記のサイズチャートを参照してください.
7歯車素材:金属の歯車でエンジンが長持ちします
8. モーターの速度は,スピードコントローラを使用して調整できます. このモーターとスピードコントローラは組み合わせで販売されています. 下記の組み合わせ販売紹介を参照してください.
9. . モーターは動作するときに標準的なノイズを持っています.あなたのプロジェクトがモーターの作業ノイズに要求がある場合は,購入前に私たちに相談してください.我々はあなたにいくつかの提案を与えるでしょう.ありがとう.
モーターを逆方向に動かすとき,モーターの動作音は前向き回転よりも大きい.これは正常です.
10モーターのDC電源接続は安全であり,実験はモーターの電圧が36V以下で危険がないことを証明しています.
11このモーターは様々なマイクロオートメーション機器に適しています購入前にあなたのプロジェクトの電圧と負荷に適しているモーターの電圧とトルクを確認する限りこのモーターの用途には制限はありません
例えば ロボット DIY 電気カーテン 掲示板モーター 家電など
次のモーターのパラメータテーブルです
あなたのプロジェクトの負荷は,モーターのノーマルトルクを超えてはならない,そうでなければモーターの寿命が短縮されます
下の表のパラメータは,モーター接続の定位電圧12v/24vのパラメータです.
モーターが指定電圧以外の入力に接続されている場合,モーターのすべてのパラメータが変化します.
図:
データシート:
| JGB37-3530 名電圧 DC12V | |||||||||||
| 減量比 | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| 負荷なし 電流 (ma) | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 |
| 負荷なしのRPM | 1600 | 1000 | S31 | 333 | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
| 負荷トーク (kg,cm) | 0.3 | 0.38 | 0.7 | 1.14 | 2.1 | 3.4 | 5 | 6.3 | 10 | 19 | 30 |
| 負荷RPM | 1120 | 800 | 424 | 266 | 412 | 88 | 60 | 47 | 29 | 16 | 9 |
| 負荷電流 (rrA) | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 |
| マックストルク (Kg.cm) | 1 | 1.S2 | 2.8 | 4.5 | 8.4 | 13 | 20 | 25 | 最大40kg | ||
| ギアボックスの長さ (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
| JGB37-3530 名電圧 DC24V | |||||||||||
| 減量比 | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| 負荷なし 電流 (ma) | | <50 |
<50 |
<50 |
<50 |
<50 |
<50 |
<50 |
<50 |
<50 |
| |
| 負荷なしのRPM | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
| 負荷トーク (kg,cm) | 0.2 | 0.29 | 0.54 | 1.1 | 1.6 | 2.61 | 3.7 | 4.8 | 7.8 | 14 | 23 |
| 負荷RPM | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5.6 |
| 負荷電流 (ma) | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 |
| マックストルク (Kg.cm) | 1 | 1.16 | 2.1 | 4.4 | 6.4 | 10 | 14.8 | 19 | 最大31kg | ||
| ギアボックスの長さ (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
このモーターの詳細:
1メタルギア,ギアが耐腐し,腐食が困難で,スムーズでしっかりとしたモーター回転を促進

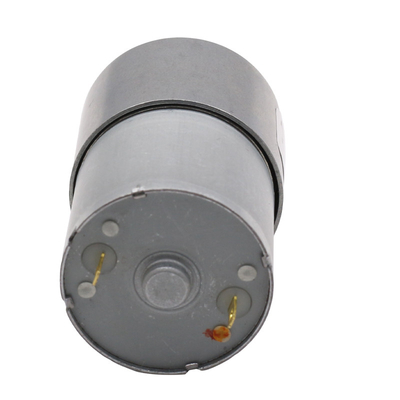

2DC電源の正面と負面のワイヤリング tentacles
3モーターは金属製で,熱伝導性が優れているため,モーターのトルクが強い.
37mm 3530 DCモーターの仕様:JGB37-3530.pdf
